當流速超過設定值時，流體推動槳片，通過水流開關內的機械裝置帶動頂部的微動開關，其單刀雙擲開關觸點(SPDT)可使一個回路導通,而同時切斷另外一個回路.該水流開關通常使用在需要聯鎖作用或"斷流"保護的場所。可調整槳片的數量及修整槳片長度,以適應不同管徑及流速的需求。

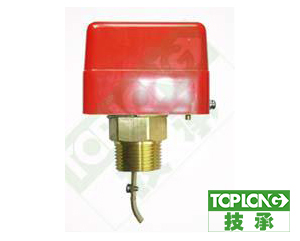

HFS靶式水流開關
水流開關具有SPDT輸出，性能優異，高精度可靠性。可安裝在水管或對銅無腐蝕性作用的液體管路中。當液體流量達到一定速率時，可以不到額定點、其中一個回路關閉，另一個回路打開。
水流開關僅用于0℃以上的液體介質，亦可用于高鹽的液體，但非劃為危險的液體。
水流開關可安裝在戶外，可以水平或垂直安裝在管路中。
水流開關僅用于操作控制。必須加強安裝人員的責任心和極限控制、報警監視系統，防止控制失效的發生。
注：水流開關不能遭水擊，如在水流開關下游裝有快速閉合閥，必須使用節流器。
水流開關主要應用于水處理系統、中央空調、水冷機組等領域，適用于水、乙二醇及其它任何對黃銅,磷銅無腐蝕作用及對密封性能無影響的液體。
| 技術參數 | ||
|---|---|---|
| 外殼防護等級 | IP54 或 IP67 | |
| 輸出形式： | 微動開關SPDT輸出 | |
| 接線方式： | 端子接線 | |
| 壽命 | 觸點壽命： | 10萬次 |
| 波紋管壽命： | 10萬次 | |
| 介質 | 溫度范圍： | －10～105℃ |
| 介質類型： | 空氣、水和油 | |
| 最大承壓： | 16bar 或 40bar | |
| 材質： | 殼體為黃銅或不銹鋼，擋板為不銹鋼材質 | |
| 電氣 | 電氣參數： | AC 250V |
| 功率 | ||
| 2.5A | ||
| 15A | ||
| 絕緣電阻： | Over 100w.DC500VM | |
| 微動開關參數： | 15A（max.）、250VAC/DC） | |
| 流量控制范圍 | ||||||
|---|---|---|---|---|---|---|
| 類別 | 流量范圍 | LPA（GPM） | ||||
| 管徑 | 流向片 | 最小 | 最大 | |||
| 公制 | 英制 | Off-Fiow | Off-Fiow | |||
| DN25 | 1 | 1P | 8（2.0） | 41（11.0) | ||
| DN32 | 1-1/4 | 13（3.4） | 68(18.0) | |||
| DN40 | 1-1/2 | 20（5.3） | 94（25.0） | |||
| DN50 | 2 | 2P | 17（4.5） | 105（28.0） | ||
| DN65 | 2-1/2 | 34（9.0） | 188（50.0） | |||
| DN80 | 3 | 30（8.0） | 275（73.0） | |||
| DN100 | 4 | 3P | 64（17.0） | 360（95.0） | ||
| DN125 | 5 | 113（30.0） | 652（172） | |||
| DN150 | 6 | 172（45.0） | 975（258） | |||
| 注：此表格均為實驗數據，需考慮10/余量，實際運行科參考實際流量來調整 | ||||||
| 選型代碼 | ||||
|---|---|---|---|---|
| HFS- | 1 | 2 | 3 | 4 |
| 適用管徑 | ||||
| 1 | 10 | G3/8'' -19牙 內管螺紋 (適用管徑DN10) | ||
| 15 | G1/2" -14牙 內管螺紋 (適用管徑DN15) | |||
| 20 | G3/4" -14牙 內管螺紋 (適用管徑DN20) | |||
| 25 | G1" -11牙 內管螺紋 (適用管徑DN25) | |||
| A | G1" -11牙 外管螺紋（DN32、DN40、 DN50 、DN65、 DN80、 DN100 、DN125 、DN150) | |||
| 2 | 材質說明 | |||
| 1 | POM工程塑料閥體 | |||
| 2 | 原銅閥體 | |||
| 3 | 不銹鋼304閥體 | |||
| 3 | 出廠設定參數 | |||
| 1 | 切斷min 0.5N（牛） 接通Max 1.5N（牛） | |||
| 4 | 防護蓋材質 | |||
| A | 消防級碳酸聚合物防護外殼 | |||
| 5 | OEM定制 | |||
| / | 無定制內容常規出貨 | |||
| A | 無銘牌光版定制產品 | |||
| B | 指定銘牌指定商標產品 | |||
