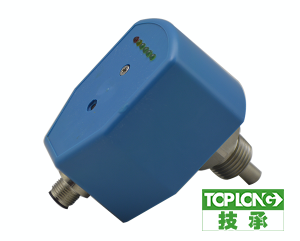

熱式流量傳感器-3220型

簡介：原理結構 3220型熱式流量傳感器，基于熱式原理在封閉的探頭內包含兩個電阻，其中一個被加熱作為探測電阻，另一個未被加熱作為基準電阻，當介質流動時，加熱電阻上的熱量被帶走，電阻值被改變，兩個電阻差值被用作判斷流速的依據。探頭采用抗結垢涂層，能有效

銷售熱線: 13262809751（微信/手機同號。）

在線咨詢設備
獲取優惠價格

　　熱式流量傳感器-3220型原理&結構

　　3220型熱式流量傳感器，基于熱式原理在封閉的探頭內包含兩個電阻，其中一個被加熱作為探測電阻，另一個未被加熱作為基準電阻，當介質流動時，加熱電阻上的熱量被帶走，電阻值被改變，兩個電阻差值被用作判斷流速的依據。探頭采用抗結垢涂層，能有效防止管道內水垢，銹垢等污垢附著，抗污能力更強，工作更穩定。

　　熱式流量傳感器-3220型產品特點

　　● 獨有錐形探頭設計，能有效防止介質中纏繞物的纏繞。

　　●全防水殼體設計，獨有防水調節旋鈕，不用拆卸密封螺紋，即可任意調節，方便更可靠。

　　●適用管徑范圍大，隨意調節設定點，可選防腐型，耐壓最高可達100Bar,指示燈直接顯示流量，可選

　　繼電器、模擬量輸出或模擬開關量一體化輸出。

　　可對管道中的液體流動情況進行實時監控，無活動部件，免維護，安裝方便，

　　一種型號適用于多種管徑要求，模擬開關量輸出，并采用6個LED實時顯示流體流速狀態，實現下列監控功能：

　　介質流動，降低/提高流速;介質存在/不存在;介質流動/靜止;監控管道內流體流速大小、斷流監測或防止泵的空轉。

　　熱式流量傳感器-3220型產品應用

　　●被廣泛應用于石油化工、電力、冶金、鋼廠、造紙、食品加工、水處理、電池廠等行業。

　　●氣液兩用型，可用于氣動和液壓系統，可用于循環水、切割液及潤滑油的斷流監測，以及泵的空轉保護。

　　熱式流量傳感器-3220型性能參數

						3…7500 CM/S（油）
設定范圍：						25 CM/S（水）
						20…50000 CM/S（空氣）
信號輸出：						PNP、NPN、繼電器，模擬量（4…20mA)
信號輸出：						常開+常閉(SPDT)
供電：						DC 24V±20%
接通電源：						最大400mA(PNP或NPN型)
接通電源：						最大1A@48VAC/DC（繼電器型）
空載電流：						最大80mA
流量指示：						LED排（6個）
設定方式：						電位計設定
耐壓范圍：						100bar
介質溫度變化：						≦4℃/s
響應時間：						1…13s,典型值2s
初始化時間：						約8s
電氣保護：						反向/短路/過載保護
防護等級：						IP67
介質溫度：						-20…100℃
環境溫度：						-20…80℃
儲存溫度：						-20…100℃
接線方式：						M12接插件
材質：						304不銹鋼
外殼：						304不銹鋼
重復精度：						±2%

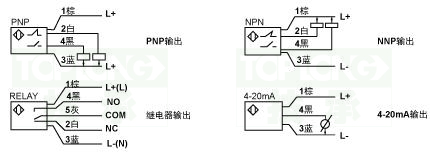

　　接線圖

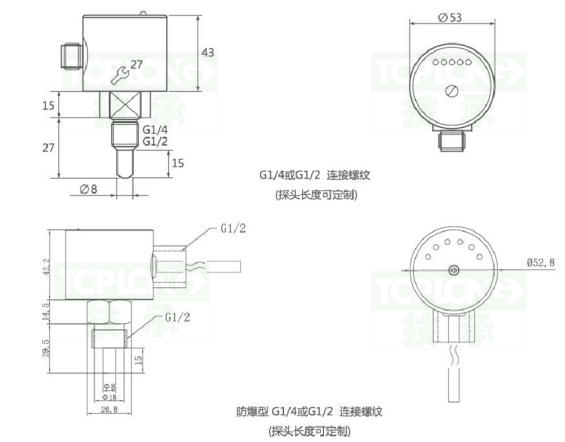

　　尺寸圖

　　LED功能及設定(開關量型)

將流量開關裝好，使介質以需要監測的流速流動，調整電位計，使第一個綠色LED恰好變亮。此后當流速低于，當前值時開關就釋放。若要使開關點比當前流速小，可調整電位計使綠色LED多亮一些。

　　LED功能及設定(模擬量型)

模擬量輸出型流量傳感器，輸出為4...20mA,正比于流速，輸出為非線性。每個傳感器有兩個旋鈕一個為"上限(20mA)"一個為"下限(4mA)",用于輸出設定。

　　將流量傳感器裝好，使介質以需要監測的低限流速流動，調整下限旋鈕，使第四個綠色LED亮(20mA)此后，輸出將正比于靜止和上限之間的流速，即4mA對應靜止流速，20mA對應上限流速。

　　工作原理

　　3220型數顯熱式流量開關是基于熱交換原理設計的。探頭內置發熱模塊及感熱模塊，流量開關的熱傳導同介質的流速密切相關，測量時，由發熱模塊發出熱量，如果管道內沒有介質流動，則感應模塊接收到的熱量是一個固定值，

　　當有介質流動時，感熱模塊所接收到的熱量將隨介質的流速變化而變化，感熱模塊將這溫差信號轉化成電信號，再通過處理器將其轉換為對應的標準模擬量信號或接點信號輸出，流量開關通過這個信號對介質的流速進行顯示及控制。

　　安裝說明

　　1.水平安裝：當管道內介質為滿管時，可以采用此安裝方式，但是當管道內液體為非滿管時，不能采用此安裝方式，因為有可能導致流量開關的探頭接觸不到介質，而不能正常工作。
