| 測量介質： | 導電流體（液體、漿液） |
| 電導率： | ≥5μS/cm |
| 流速范圍： | 0.1~15m/S |
| 精度等級： | 0.5級 |
| 工作壓力： | ≤6.4MPa |
| 防護等級： | IP65，IP67，IP68 |
| 通訊： | RS-485，Hart |
| 流體溫度 ： | E級＜80℃，H級＜180℃ |
| 輸出信號： | 標準電流4~20mA，頻率0~1kHz |
| 工作電源： | DC24V(10VA)；AC220V(10VA)，電池供電 |
| 環境溫度： | 25℃~+60℃ |
| 環境濕度： | IP65：10%~90%；IP68不作要求 |
|
公稱 口徑 (mm) |
襯里材料 |
流量范圍選擇 流量（m³/h) |
外型尺寸 | 連接尺寸 | ||||||||||||||||||
| Ne | FEP | PTFE |
常用 流量 |
最小 流量 |
最大 流量 |
L | H | B | b | ￠K | n-￠d | ￠D | ||||||||||
| 10 | ● | 0.7 | 0.03 | 2.8 | 160 | 254 | 152 | 102 | 65 | 4-￠14 | 95 | |||||||||||
| 15 | ○ | 1.5 | 0.06 | 6.4 | 160 | 254 | 65 | 4-￠14 | 95 | |||||||||||||
| 20 | ● | ○ | 2.5 | 0.11 | 11 | 160 | 254 | 75 | 4-￠14 | 105 | ||||||||||||
| 25 | ● | ○ | 3.5 | 0.18 | 18 | 160 | 254 | 85 | 4-￠14 | 115 | ||||||||||||
| 32 | ● | ○ | 6 | 0.29 | 29 | 270 | 100 | 4-￠18 | 140 | |||||||||||||
| 40 | ● | ○ | 10 | 0.45 | 45 | 200 | 280 | 110 | 4-￠18 | 150 | ||||||||||||
| 50 | ● | ○ | ● | 15 | 0.71 | 71 | 294 | 125 | 4-￠18 | 165 | ||||||||||||
| 65 | ○ | ● | ○ | 25 | 1.19 | 119 | 313 | 145 | 8-￠18 | 185 | ||||||||||||
| 80 | ● | ○ | ● | 40 | 1.81 | 181 | 326 | 160 | 8-￠18 | 200 | ||||||||||||
| 100 | ○ | ● | ○ | 60 | 2.83 | 283 | 250 | 344 | 180 | 8-￠18 | 220 | |||||||||||
| 125 | ● | ○ | ● | 100 | 4.42 | 442 | 372 | 210 | 8-￠18 | 245 | ||||||||||||
| 150 | ○ | ● | ○ | 150 | 6.36 | 636 | 300 | 403 | 240 | 8-￠22 | 285 | |||||||||||
| 200 | ● | ○ | ● | 250 | 11.3 | 1130 | 350 | 460 | 295 | 12-￠22 | 340 | |||||||||||
| 250 | ○ | ● | ○ | 400 | 17.66 | 1766 | 400 | 511 | 350 | 12-￠22 | 390 | |||||||||||
| 300 | ● | ○ | ● | 600 | 25.43 | 2543 | 500 | 565 | 400 | 12-￠22 | 440 | |||||||||||
| 350 | ○ | ● | ○ | 750 | 34.62 | 3462 | 620 | 460 | 16-￠22 | 500 | ||||||||||||
| 400 | ● | ○ | ● | 900 | 45.22 | 4522 | 600 | 675 | 55 | 16-￠22 | 565 | |||||||||||
| 450 | ○ | ● | 1200 | 57.23 | 5723 | 727 | 565 | 20-￠26 | 615 | |||||||||||||
| 500 | ○ | ● | 1500 | 70.65 | 7065 | 782 | 620 | 20-￠26 | 670 | |||||||||||||
| 600 | ○ | ● | 2500 | 101.74 | 10174 | 782 | 725 | 20-￠30 | 780 | |||||||||||||
| 700 | ○ | ● | 4000 | 138.47 | 3847 | 700 | 1068 | 840 | 24-￠30 | 895 | ||||||||||||
| 800 | ○ | ● | 5000 | 180.86 | 18086 | 800 | 1157 | 950 | 24-￠34 | 1010 | ||||||||||||
| 900 | ○ | ● | 6000 | 228.91 | 22891 | 900 | 1230 | 1050 | 28-￠34 | 1110 | ||||||||||||
| 1000 | ○ | ● | 8000 | 282.6 | 28260 | 1000 | 1332 | 1160 | 28-￠36 | 1230 | ||||||||||||
| 1200 | ○ | 10000 | 406.94 | 40694 | 1200 | 1592 | 1340 | 32-￠33 | 1405 | |||||||||||||
| 1400 | ● | 553.9 | 55390 | 1400 | 1870 | 1560 | 36-￠36 | 1630 | ||||||||||||||
| 1600 | ○ | 723.46 | 72346 | 1600 | 2080 | 1760 | 40-￠36 | 1830 | ||||||||||||||
| 1800 | ● | 915.62 | 91562 | 1800 | 2300 | 1970 | 44-￠39 | 2045 | ||||||||||||||
| 電流輸出 | 4~20mA | ||||||||||||||||||
| 頻率輸出 |
無源脈沖： 高電平=外接電源-1V 外接電源電壓≦30V 低電平≦0.5V 負載電流≦50mA 最大頻率輸出為5KHz. 注：當配置為脈沖輸出時，脈沖輸出的頻率為0~5Hz. |
||||||||||||||||||

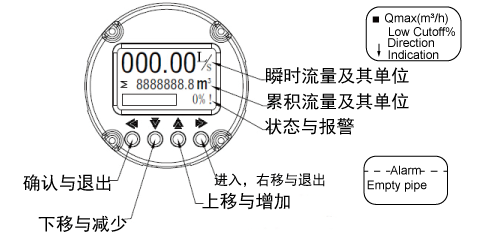

| 顯示 | 帶背光8位數位LCD顯示 | ||||||||||||||||||
| 顯示單位 |
對瞬時流量，可選顯示單位為：m³/h,m³/m,m³/s,L/h,L/m,L/s,G/h,G/m,G/s. 對累積流量，可選顯示單位為m³，L, G。 |
||||||||||||||||||
| 通訊 | 支持MODBUS協議（可選）或者HART協議（可選） | ||||||||||||||||||
| 防護等級 | IP65或IP67(68) | ||||||||||||||||||
| 供電電源 |
220 V AC+20/-60%, 50/60 Hz 24 V DC+50/-25%, max.10VA |
||||||||||||||||||
| EMC輻射標準 | EN 61326-1:2006 輻射標準 （申請符合 BS EN50081-1） | ||||||||||||||||||
| EMC抗干擾性標準 | EN 61326-1:2006 抗干擾性標準（申請符合 BS EN50082-1） | ||||||||||||||||||
| CE產品安全性 | EN61010-1：2001，安全-第一部分：一般要求 | ||||||||||||||||||
| 環境溫度 | 5~55℃ | ||||||||||||||||||
| 環境濕度 | <85%r.h.(非冷凝） | ||||||||||||||||||
| 材料 | 代號 | 耐腐蝕性能 | |||||||||||||||||||
| 不銹鋼316L | V | 用于工業用水、生活用水、污水等弱腐蝕性的介質及中性溶液和碳酸、醋酸等弱堿。 | |||||||||||||||||||
| 鈦 | Ti | 耐海水、各種氯化物和次氯酸鹽及多各氫氧化物的腐蝕。 | |||||||||||||||||||
| 哈氏合金C | Hc |
耐氧化性酸，如硝酸、混酸、鉻酸與硫酸的混合物。也耐氧化性的鹽類或其他氧化劑的環境的腐蝕。對海水、 堿溶液、氧化物溶液有良好的耐腐蝕性。 |
|||||||||||||||||||
| 哈氏合金B | Hb | 對硫酸、磷酸、氫氟酸等非氧化性酸、堿鹽有良好的抗腐蝕性。 | |||||||||||||||||||
| 鉭 | Ta | 除了氫氟酸之外，幾乎能耐一切化學介質的腐蝕。因其價格昂貴，僅用于鹽酸及濃硫酸。 | |||||||||||||||||||
| 碳化鎢 | W | 具有優異的耐磨性能，專用于泥漿、紙漿、等磨損型介質。 | |||||||||||||||||||
| 襯里材料 | 耐腐蝕性能 | 工作溫度 | 適用范圍 | ||||||||||||||||||
|
氯丁橡膠 (Ne) |
耐一般低濃度酸堿鹽的腐蝕 | 0~70℃ | 用于工業用水、污水、低濃度酸堿鹽溶液。按要求最大可達95℃。DN50~DN2000 可選 Ne 襯里材料。 | ||||||||||||||||||
|
聚全氟乙丙烯 (FEP) |
耐熱、耐腐蝕性好，機械強度高，抗磨損性能好，清理表面時不容易損壞內襯。 | -20~180℃ | 除砂漿等強磨損性介質外的所有流體，可以被用于像飲用水場所的衛生要求，按要求最大可達180℃。DN6~DN400可選FEP襯里材料。 | ||||||||||||||||||
|
聚四氟乙烯 (PTFE) |
幾乎可以抵抗所有化學介質的腐蝕，耐磨損性較差。 | -40~180℃ |
不能用于負壓管道及磨損性較強的流體。 DN25~DN1000可選PTFE襯里材料。 |
||||||||||||||||||
| 設置項 | 設置范圍 | 缺省值 | 含義 | |||||||||||
| 流量單位 |
m³/h,L/h,G.h m³/h,L/h G/m,m³/s, L/s,G/s |
m³/h | 顯示的瞬時流量的單位。 | |||||||||||
| 流量顯示解析度 | 1,2,3 | 3 | 顯示的瞬時流量的小數點位=數。 | |||||||||||
| 總量單位 | m³,L,G | m³ | 顯示的累積流量單位 | |||||||||||
| 總量顯示解析度 | 1,2,3 | 3 | 顯示的累積流量小數點位數 | |||||||||||
| 阻尼時間（S） | 0.1~99.1 | 3 | 流量濾波的時間常數 | |||||||||||
| 設置項 | 設置范圍 | 缺省值 | 含義 | ||||||||||||||||
| 零點校準 | No, Yes | No | 確認測量管處于滿管且流體處于靜止?fàn)顟B(tài)，經過充分預熱，執行此功能，則儀表自動進行零點校準。 | ||||||||||||||||
| 4mA校準 | 3.5~4.5 | 4.0 | 執行此功能，同時用精密電流表測量4-20mA電流輸出，將讀數輸入儀表，則儀表內部自動完成校準運算。 | ||||||||||||||||
| 20mA校準 | 19.5~20.5 | 20.0 | 執行此功能，同時用精密電流表測量4-20mA電流輸出，將讀數輸入儀表，則儀表內部自動完成校準運算。 | ||||||||||||||||
| 空管校準 | No, Yes | No | 確認測量管處于空管狀態。執行此功能，儀表將自動記錄測量管在空管時的特征值。 | ||||||||||||||||
| 滿管校準 | No, Yes | No | 確認測量管處于滿管狀態。執行此功能，儀表將自動記錄測量管在滿管時的特征值。 | ||||||||||||||||
|
空管靈敏度 % |
0.0~99.0 | 0.0 | 空管靈敏度，數值越大，空管檢測越靈敏。 | ||||||||||||||||
| 儀表校準系數 | 0.97~1.03 | 1.0 | 儀表的特征參數 | ||||||||||||||||
| 設置項 | 設置范圍 | 缺省值 | 含義 | ||||||||||||||||
|
刻度流量 （m³/h） |
隨流量傳感器口徑變化而變化 | 與流量傳感器常用流量相同 | 刻度流標明了對應于20mA 電流輸出的瞬時流量數值。 | ||||||||||||||||
|
流量小信號 截止% |
0.0~9.0 | 0 |
例如：假設刻度流量=100m³/h，小流量中止=1.0%。 則：當瞬時流量＜1m³/h時被切除 |
||||||||||||||||
| 流向 | 正向，反向，雙向 | 雙向 | 當設置為正向時，反向流量將不被計量和顯示；設置為反向時，正向流量將不被計量和顯示；設置為雙向時，則正反向流量均被計量和顯示。 | ||||||||||||||||
| 流量指示 | 正向，反向 | 正向 | 當熱能表安裝反了，但需要顯示為正向流量，則選擇反向。 | ||||||||||||||||
| 刻度頻率 | 100~5000 | 2000 | 無需設置 | ||||||||||||||||
| 脈沖當量 | ≥0.00555 | 見脈沖當量表 | 表示1個脈沖代表的流量L | ||||||||||||||||
| 脈沖寬度 | 150ms |
累積流量與累積能量的脈沖寬度。其范圍隨脈沖當量的值的變化而變化，最大為100ms. 當設置為0時，就表示脈沖寬度為100ms. |
|||||||||||||||||
| 協議 |
MODBUS-RTU, MODBUS-ASC |
MODBUS-RTU | 用戶可自行設置 | ||||||||||||||||
| 串列傳輸速率 |
1200，2400， 4800，9600 19200，38400 |
9600 | |||||||||||||||||
| 數據位數 | 7, 8 | 8 | |||||||||||||||||
| 校驗 |
NONE, ODD, EVEN |
NONE | |||||||||||||||||
| 停止位 | 1，2 | 1 | |||||||||||||||||
| 設備地址 | 1~127 | 1 | 設備地址設置 | ||||||||||||||||
